У промисловому виробництві, транспортній сфері та машинобудуванні надійність дрібних вузлів прямо впливає на безпеку й ресурс обладнання. Якщо сервісний люк, кришка корпуса чи транспортний ящик відкриваються під час вібрації або не забезпечують достатнього притиску, це призводить до люфтів, втрати герметичності та позапланового обслуговування.
Саме тому для швидкої та надійної фіксації використовують замки-засувки, які також часто називають накидними замками, натяжними замками або, у розмовній мові, замками-жабками.
Що таке замок-жабка (накидний замок) і як він працює
Замок-засувка — це механічний пристрій швидкої фіксації, який складається з двох основних частин: корпуса з важелем і відповідної частини — гачка або скоби. У найпростішому варіанті він працює за принципом зачеплення та притиску: важіль затягує кришку або дверцята до корпуса й утримує їх у закритому положенні.
Простою мовою, це не «секретний» замок у класичному розумінні, а механізм надійного закривання і притиску. Його основне завдання — не просто закрити, а ще й:
- утримати вузол від самовільного відкривання;
- забезпечити щільне прилягання;
- компенсувати вібрацію;
- у деяких випадках — працювати разом з ущільнювачем.
У багатьох моделях використовується принцип over-center — так званий перехід через «мертву точку». Після закривання важіль самоблокується, тому засувка не відкривається від випадкового поштовху чи постійної вібрації.
Де використовують натяжні замки та зажимні засувки
Замки-засувки застосовують там, де потрібне швидке відкривання/закривання без складного ключового механізму та де важливий стабільний притиск.
Найпоширеніші сфери застосування:
- транспортні та військові ящики;
- технічні бокси та контейнери;
- кришки промислових корпусів;
- сервісні люки спецтехніки;
- вентиляційні та фільтрувальні камери;
- захисні кожухи машин і верстатів;
- допоміжні меблеві та модульні конструкції.
У таких вузлах замок-засувка цінується не за складність, а за простоту, надійність і повторювану силу фіксації.

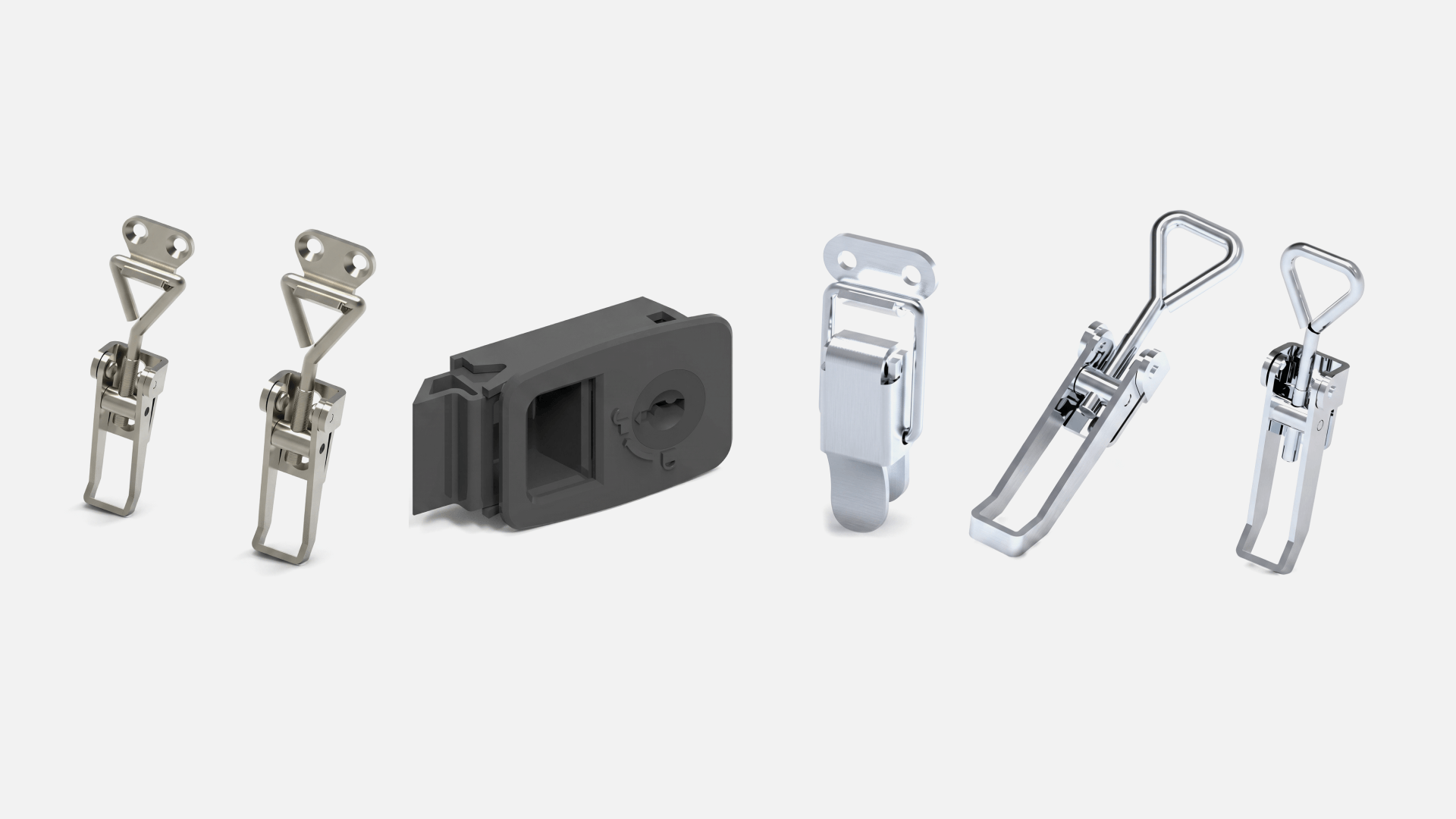

Основні типи замків-засувок для ящиків, люків і промислових корпусів
У промисловій фурнітурі є кілька основних типів засувок. Вибір між ними залежить від навантаження, вимог до герметичності та умов експлуатації.
Класичний накидний замок-засувка
Це найпоширеніший формат. Простий важільний механізм швидко фіксує кришку або дверцята одним рухом. Такі моделі добре працюють у ящиках, кейсах, боксах і допоміжному обладнанні.
Натяжний (важільний) замок
Такі моделі створюють сильніший притиск і краще працюють у вібронавантажених вузлах. Їх часто ставлять на транспортні корпуси, фільтрувальні системи, компресорні кожухи та технічні люки.
Регульований замок-засувка
Регульовані моделі дозволяють змінювати силу натягу. Це особливо важливо там, де з часом змінюється геометрія притиску або ущільнювач просідає. Така засувка дозволяє «підтягнути» вузол без повної заміни фурнітури.
Бічний замок-засувка
Компактне рішення для вузлів, де немає достатньо місця під класичний прямий монтаж. Бічне встановлення часто використовують у вузьких корпусах та компактних металевих шафах.
Як вибрати замок-засувку за навантаженням, притиском і типом монтажу
Підбір замка-засувки починається не з зовнішнього вигляду моделі, а з умов її роботи. Ось ключові параметри, які потрібно врахувати.
1. Сценарій навантаження
Чи працює вузол у стані постійної вібрації? Чи це стаціонарний ящик, який відкривають кілька разів на тиждень? Якщо конструкція піддається трясінню, ударам або динамічному навантаженню, потрібно обирати натяжні або самоблокувальні моделі.
2. Частота відкривань
Якщо доступ до вузла потрібен постійно, засувка має бути ергономічною, легкою в роботі й не вимагати надмірного зусилля. Для щоденного відкривання важлива не тільки міцність, а й зручність ходу.
3. Потрібна сила притиску
Якщо замок працює разом з ущільнювачем, важливе значення має сила натягу. У такому випадку замок не просто фіксує дверцята, а допомагає сформувати герметичне притискання по контуру.
4. Формат монтажу
Потрібно перевіряти:
- відстань між точками кріплення;
- довжину корпуса;
- тип відповідної частини;
- напрямок і хід важеля;
- наявність місця для повного відкривання.
Навіть якщо модель здається «схожою», різниця в кілька міліметрів може означати повну несумісність із вашим корпусом.
5. Матеріал і середовище
Волога, пил, мийка, вулиця, контакт із хімічним середовищем — усе це впливає на вибір матеріалу замка.
З яких матеріалів виготовляють накидні та натяжні замки
Матеріал засувки визначає не тільки її ціну, а й реальний строк служби.
Сталь із цинковим покриттям
Найпоширеніше рішення для стандартних промислових умов. Підходить для сухих приміщень, транспортних ящиків, технічних шаф і допоміжних корпусів. Дає хороший баланс між ціною та ресурсом.
Нержавіюча сталь
Кращий вибір для вологого, агресивного або зовнішнього середовища. Використовується в харчовій промисловості, медичному обладнанні, у морському кліматі, на вуличних вузлах або в місцях регулярного миття.
Технічний пластик
Застосовується у легких конструкціях, електротехнічних боксах, а також у тих випадках, де важлива мала вага або відсутність струмопровідності. Не для кожного промислового завдання, але у своєму сегменті дуже практичний.
Підхід до вибору: фурнітура як інженерний інструмент
Одна з найтиповіших помилок — сприймати замок-засувку як другорядну деталь. Насправді це повноцінний технічний вузол, який працює в парі з корпусом, петлями, ущільнювачем і навантаженням.
На практиці проблеми найчастіше виникають там, де не враховано:
- якість металу;
- стабільність геометрії;
- ресурс пружинного або важільного механізму;
- стійкість покриття;
- точність притиску після багаторазових циклів роботи.
Правильно підібрана засувка забезпечує стабільний притиск, передбачувану фіксацію та надійну роботу вузла в реальних умовах експлуатації.
Промислові замки-засувки в НОВАЦІЇ: підбір, консультація, гурт
У компанії НОВАЦІЯ ми підбираємо промислову фурнітуру за технічними параметрами вузла: типом корпуса, навантаженням, силою притиску та умовами експлуатації.
У нашому асортименті є класичні накидні замки-засувки, натяжні та важільні механізми, регульовані моделі, бічні засувки, а також рішення зі сталі, нержавіючої сталі та технічного пластику.
Ми працюємо з виробниками, конструкторськими бюро та сервісними компаніями, тому надаємо не лише продукцію, а й технічну підтримку: консультації, креслення, специфікації та стабільні гуртові умови.
Якщо вам потрібні не лише засувки, а й інші рішення для замикання корпусів і шаф, дивіться також розділ промислові замки.
Потрібна допомога з підбором? Звертайтеся до фахівців НОВАЦІЇ — ми допоможемо підібрати модель під ваше технічне завдання та підготуємо пропозицію для гуртового замовлення.
